Leonardo da Vinci und die Architektur

Auf einen Blick

• ThemaLeonardo da Vinci und die Architektur
• Künstler und UmfeldLeonardo da Vinci (1452–1519) und die Welt der Renaissance

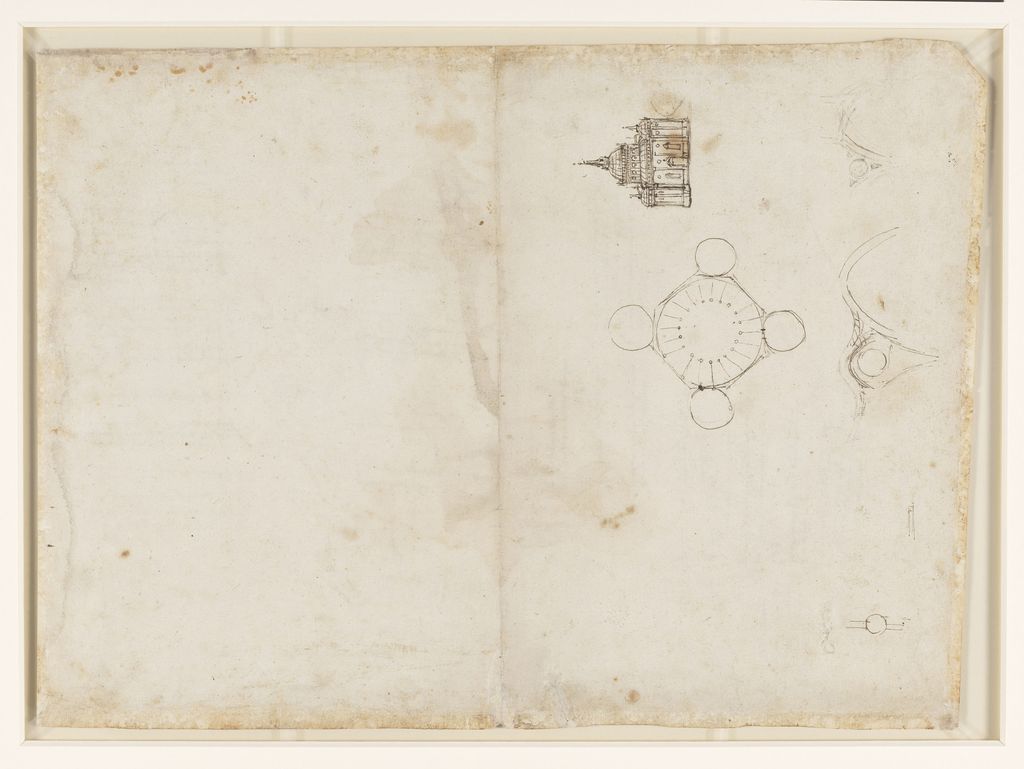

• AbbildungGrundriss und Aufriss einer Kuppelkirche.

Inhalt

1. Architektur durch Bauen und Betrachten lernen
2. Mailand als Laboratorium
3. Zentralgrundrisse und Kirchenfamilien
4. Die architektonische Erkenntnis der Zeichnung
5. Die Stadtstudien zur sogenannten „Idealstadt“
6. Paläste, Villen, Ställe und Bequemlichkeit
7. Festungsbau unter dem Druck neuer Waffen
8. Frankreich und die Architektur eines Hofes
9. Was für ein Architekt war Leonardo?

Architektur durch Bauen und Betrachten lernen

Leonardo durchlief keine Ausbildung nach dem Berufsbild heutiger Architekten. Im Florenz des 15. Jahrhunderts gehörte Architektur zu einer weiteren Kultur von Werkstätten und Baupraxis. Maler verstanden Perspektive und Oberflächen; Bildhauer arbeiteten im Maßstab von Bauwerken; Metallhandwerker befassten sich mit Gewicht, Verbindungen und Guss; Ingenieure entwickelten Hebezeuge, Wasserbauten und Befestigungen. In Andrea del Verrocchios Werkstatt lernte Leonardo mehrere dieser Tätigkeiten kennen. Die Bauten der Stadt boten eine weitere Schule. Brunelleschis Kuppel, zentral angelegte Kapellen, Palastfassaden und Kirchenräume zeigten, wie sich Geometrie, Material und bürgerliche Bedeutung verbinden ließen.

In diesem Umfeld erschien Architektur als Aushandlung zwischen Darstellung und Konstruktion. Eine perspektivische Ansicht konnte einem Auftraggeber einen geplanten Raum verständlich machen, doch Bauleute brauchten ebenso Maße, Ansichten, Schnitte und Materialkenntnis. Leonardo beschäftigte der Unterschied zwischen dem Erscheinungsbild eines Gebäudes und der Art, wie es steht. Seine späteren Blätter wechseln immer wieder zwischen dem optischen Eindruck eines Baukörpers und der unsichtbaren Lastverteilung durch Bögen, Mauern und Fundamente.

Bücher erweiterten diese praktische Ausbildung. Leon Battista Albertis De re aedificatoria bot eine gelehrte Darstellung der Architektur, gegründet auf Antike, Proportionen, Materialien und städtische Ordnung. Filaretes Architekturtraktat entwarf für Francesco Sforza die Idealstadt Sforzinda und ordnete einen sternförmigen Grundriss um religiöse und politische Zentren. Francesco di Giorgio Martini verband Zivil- und Militärbau, Maschinen und Vermessung in einer reich bebilderten volkssprachlichen Tradition. Diese Autoren waren keine fernen Autoritäten. Ihre Texte, Zeichnungen und Laufbahnen gehörten zur Berufswelt, in die Leonardo eintrat. ^{[2] [3]}

Der stärkste materielle Beleg für Leonardos architektonische Lektüre ist die Handschrift Ashburnham 361 der Biblioteca Medicea Laurenziana mit einem Traktat von Francesco di Giorgio. Nach Angaben des Museo Galileo ist sie das einzige erhaltene Buch, das sich derzeit Leonardos eigener Bibliothek zuordnen lässt. Zwölf eigenhändige Anmerkungen belegen, dass er es besaß und benutzte. Der Traktat verbindet Zivil- und Militärarchitektur mit hydraulischen und mechanischen Themen; Zeichnungen übernehmen dabei eine zentrale erklärende Funktion. Leonardo übernahm daraus nicht einfach einen Stil. Er begegnete einem Beispiel dafür, wie sich verschiedenes technisches Wissen in einem bildgestützten Buch ordnen ließ. ^[3]

Francesco di Giorgio war auch ein Gesprächspartner aus Fleisch und Blut. Beide Männer befanden sich 1490 im Umfeld von Mailand und Pavia, als Fachleute über die Konstruktion der Vierung des Mailänder Doms berieten. Dieser Kontakt ist wichtiger als eine erfundene Geschichte privater Lehrzeit. Er stellt Leonardo in ein bewegliches Netz von Architekten und Ingenieuren, die Höfe besuchten, Bauten begutachteten, Zeichnungen austauschten und Rat gaben. Architektur war damals gemeinschaftlich, von Konkurrenz geprägt und aufeinander aufbauend.

Mailand als Laboratorium

Leonardos Umzug nach Mailand in den frühen 1480er-Jahren vergrößerte seine Möglichkeiten erheblich. Der Hof Ludovico Sforzas wünschte Gemälde, Festinszenierungen, militärisches Fachwissen, Rat zu Wasserbaufragen, Denkmäler und architektonische Repräsentation. Die Stadt selbst bot eine dichte Begegnung mit alten und neuen Formen: den spätantiken Zentralbau von San Lorenzo, Filaretes Ospedale Maggiore, den gewaltigen unvollendeten Dom, die Burg der Sforza und Bramantes Versuche mit Perspektive und zentral organisierten Räumen.

Bramantes Santa Maria presso San Satiro zeigte, wie bildnerisches Wissen ein architektonisches Problem lösen konnte. Weil der Platz für einen vollständigen Chor fehlte, schuf Bramante eine flache Scheinperspektive aus Stuck, die den fehlenden Arm der Vierung optisch ergänzt. Der Effekt verwandelte Malerei nicht in Tragwerk, sondern stimmte gebaute Tiefe, Blickpunkt und Täuschung aufeinander ab. Leonardos Aufenthalt in derselben Mailänder Kultur schärfte seinen eigenen Wechsel zwischen optischer und architektonischer Darstellung. ^[4]

Der Mailänder Dom stellte eine andere Probe dar. Der Tiburio — ein turmartiger Aufbau über der Vierung — musste einen schwierigen vorhandenen Baukörper mit konkurrierenden konstruktiven und formalen Vorschlägen in Einklang bringen. Leonardo fertigte während der Beratungen von 1487–90 Studien und ein Modell an; sein Vorschlag wurde jedoch nicht angenommen, und das Modell ist verloren. Der Vorgang bleibt wichtig, weil er Leonardo unter anerkannte Berater brachte und aus architektonischen Ideen eine dreidimensionale Eingabe machte. Seine Arbeit am Dom besitzt eine eigene ausführliche Geschichte; in seiner weiteren Entwicklung zeigt sie, dass die Studien in den Notizbüchern nicht von realen institutionellen Bauverfahren getrennt waren. ^[2]

Mailand regte auch zur genauen Beobachtung bestehender Bauten an. Leonardo vermaß Kirchen und hielt Grundrisse fest. Ein Blatt des Codex Atlanticus verbindet Zentral- und Längsbauformen mit San Sepolcro und seiner Krypta; andere Studien behandeln San Lorenzo und die Formensprache von Bramantes Gebäuden. Genaue Datierungen und vorgesehene Projekte bleiben umstritten, auch weil Leonardo Papier erneut verwendete und über Jahrzehnte zu Themen zurückkehrte. Entscheidend ist die Methode: Er behandelte die Stadt als Archiv räumlicher Lösungen, zerlegte Bauwerke durch Aufnahme und Zeichnung und setzte ihre Teile anschließend neu zusammen. ^[5]

Das war weder passives Kopieren noch voraussetzungslose Schöpfung. Alberti, Filarete, Francesco di Giorgio und Bramante lieferten Begriffe und Beispiele. Leonardos Eigenständigkeit zeigte sich in der Geschwindigkeit und Vielfalt seiner Abwandlungen und in der Art, wie er durch Zeichnen Beziehungen zwischen Grundriss, Baukörper, Wegen und Ansicht prüfte.

Zentralgrundrisse und Kirchenfamilien

Zu Leonardos eindrucksvollsten Architekturblättern gehören Studien für Kirchen mit Zentralgrundriss. Ein solcher Grundriss ordnet den Raum um einen vorherrschenden Mittelpunkt und nicht hauptsächlich entlang eines Längswegs zum Altar. Kreise, Quadrate, Achtecke und griechische Kreuze boten klare geometrische Gerüste; Apsiden, Kapellen, Türme und Kuppeln konnten von ihnen ausgehen oder sich um sie gruppieren. Architekten der Renaissance schätzten solche Grundrisse wegen ihrer Symmetrie und ihrer Verbindung zu antiken Denkmälern, frühchristlichen Bauten und Theorien harmonischer Proportionen.

Leonardo erfand diese Tradition nicht. Alberti untersuchte zentralisierte Formen, Giuliano da Sangallo und Francesco di Giorgio entwickelten verwandte Entwürfe, und Bramante sollte den Zentralbau zu einem Grundthema der Hochrenaissance machen. Bestehende Mailänder Gebäude wie San Lorenzo gaben Leonardo ein eindrucksvolles Beispiel vor Ort. Sein Beitrag liegt in der Intensität, mit der er den Zentralgrundriss als formbildende Matrix behandelte. ^{[2] [5]}

Das Supplement B des Institut de France bewahrt auf fol. 93v–94r Grundrisse und Aufrisse von Kirchen. Auf solchen Blättern wird eine einfache Figur zum Ausgangspunkt eines komplexen Gebäudes. Ein zentrales Achteck kann abwechselnd runde und gerade abschließende Kapellen erhalten. Ecktürme können eine Kuppel ausgleichen. Kleinere Nebenbauten wiederholen die maßgebende Form in anderem Maßstab. Grundriss und Aufriss liegen beieinander, sodass sich die Folgen einer Änderung am Boden für den Baukörper prüfen lassen. ^[2]

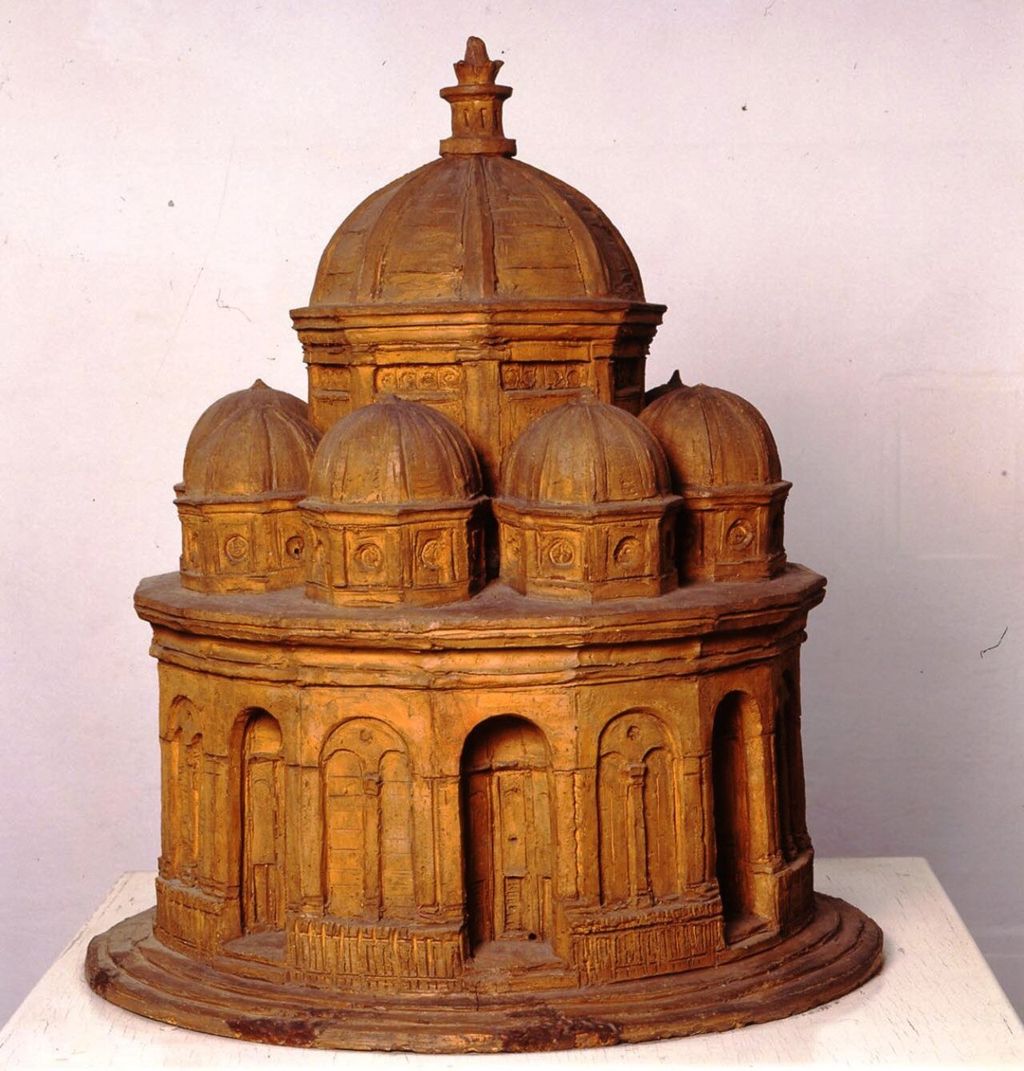

Ein 1952–53 gebautes Modell im Museo Nazionale Scienza e Tecnologia, als Kirche mit neun Kuppeln bekannt, macht eine dieser Raumideen anschaulich. Es zeigt einen runden Baukörper unter einer zentralen Kuppel und einem Tiburio, umgeben von acht kleineren Kuppeleinheiten und auf einen gestuften Sockel gesetzt. Das Museum betont, dass Leonardos Zeichnung zu einer breiten Untersuchung von Zentralgrundrissen in der Renaissance gehört. Es weist auch darauf hin, dass seine Studien häufig weniger an den kanonischen klassischen Säulenordnungen interessiert sind als am ausdrucksvollen Zusammenwirken von Baukörpern und Massen. ^[6]

Gerade als Deutung ist das Modell wertvoll. Man kann sich damit eine auf Papier erhaltene Form räumlich vorstellen; es stammt aber nicht von Leonardo und darf ungelöste Baufragen nicht verdecken. Wie würden die gruppierten Kuppeln ihre Lasten ableiten? Wie träfen die Dächer aufeinander und wie würde Wasser abfließen? Wo hätten liturgische Wege und Nebenfunktionen Platz? Leonardos Zeichnungen beantworten solche Fragen bisweilen; an anderen Stellen übertrifft die plastische Klarheit des Konzepts seine technische Ausarbeitung.

Folio 104r des Codex Atlanticus zeigt, wie viele Informationen Leonardo verdichten konnte. Neben Kirchengrundrissen enthält es perspektivische Schnitte und Ansichten sowie Schattenstudien. Das Blatt wurde möglicherweise über längere Zeit benutzt und überarbeitet, und Forschende sind über seine Datierung und seine Verbindung zu bestimmten Bauten uneins. Die Mischung ist aufschlussreich. Ein perspektivischer Schnitt legt das Innere frei und wahrt zugleich die räumliche Tiefe; Schraffuren machen Vertiefungen und Massen erkennbar; dieselbe Seite untersucht, wie Licht Säulen und Leerräume beschreibt. Architektur wird zu einem optischen ebenso wie zu einem konstruktiven Problem. ^[5]

Die fortlaufende Variation unterscheidet diese Studien von einem fertigen Auftragsentwurf. Leonardo legt sich selten sofort auf eine Lösung fest. Er wiederholt eine Anordnung, dreht, verdoppelt, vergrößert oder entfernt aber ein Element. Diese Methode erinnert an seine Studien von Knoten, Wasser, Anatomie und Geometrie. Er begreift Form, indem er sie verändert. Die Zentralbaukirchen sind deshalb sowohl mögliche Gebäude als auch Untersuchungen dazu, wie räumliche Ordnung entstehen kann.

Eine wiederkehrende Schwierigkeit ist die Übereinstimmung von Innen und Außen. Ein Kranz von Kapellen kann den Innenraum reich gliedern und zugleich eine unruhige äußere Silhouette hervorbringen. Türme verdeutlichen die Ecken, erschweren jedoch Wegeführung und Lastabtragung. Eine hohe Mittelkuppel schafft eine Hierarchie, doch die umgebenden Baukörper müssen zwischen ihrem Maßstab und dem menschlichen Zugang vermitteln. Leonardos Gegenüberstellung von Grundriss und Aufriss macht diese Folgen sichtbar. Der Grundriss ist kein abstraktes Muster unter einer unabhängigen Fassade: Jeder Vorsprung, jede Vertiefung und jede Drehung hat ein räumliches Ergebnis.

Die Blätter bewegen sich auch zwischen kompakter Einheit und Vervielfachung. In manchen Entwürfen stärkt jeder Nebenraum ein beherrschendes Zentrum. In anderen drohen wiederholte Kuppelzellen selbst zu kleinen Mittelpunkten zu werden. Aus dieser Spannung beziehen die Studien viel von ihrer Kraft. Leonardo wählte keine Verzierungen für eine vorgegebene Hülle aus; er fragte, wie ein aus vielen Raumeinheiten zusammengesetzter Bau als Ganz verständlich bleiben kann.

Die architektonische Erkenntnis der Zeichnung

Leonardos architektonische Methode beruht darauf, für jede Frage die passende Ansicht zu wählen. Ein Grundriss entfernt Dächer und obere Wandteile, um die Anordnung zu zeigen. Ein Aufriss beschreibt die Ansicht eines Gebäudes. Ein Schnitt führt hindurch und macht Höhe, Stärke und innere Beziehungen sichtbar. Die Perspektive vermittelt einen räumlichen Tiefeneindruck, kann Maße aber verdecken. Axonometrische und vogelperspektivische Ansichten können parallele Beziehungen erhalten und zugleich mehrere Seiten zeigen. Leonardo verband diese Darstellungsweisen, bisweilen auf einem einzigen Blatt. ^[7]

Er nutzte auch Transparenz. Eine Treppe kann gezeichnet sein, als wären die umgebenden Wände verschwunden; rückwärtige Kanten bleiben sichtbar; innere Wege lassen sich verfolgen, ohne das Objekt auseinanderzunehmen. Dieses Mittel verbindet seine Architektur mit seinen Maschinen- und Anatomiestudien. In jedem dieser Bereiche verbirgt die Oberfläche ein arbeitendes System. Der Zeichner entfernt sie vorübergehend, damit Ursachen und Zusammenhänge untersucht werden können.

Der Codex Arundel bewahrt praktische Architekturstudien, die das Bild der großen Projekte erweitern. Auf fol. 126r untersucht Leonardo ein Haus oder eine Villa, die sich auf einem Hügel über drei Terrassenebenen erhebt, und verbindet Schnitt, Aufriss und Blickbeziehung. Andere Blätter untersuchen Bauschäden. Auf fol. 141v analysiert er einen Riss unter einer Apsis, wo eine Öffnung die Lastverteilung gestört hat. Auf fol. 157r schlägt er eine Untersuchung der Ursachen gebrochener Mauern und ihrer Abhilfe vor und setzt Fundamente zum darunterliegenden Fels in Beziehung. Auf fol. 157v–158r beschäftigt er sich mit Rissen, die mit Kalk und Trocknung zusammenhängen. ^[1]

Diese Notizen sind noch keine moderne Baustatik, doch sie zeigen einen wichtigen Schritt vom Erscheinungsbild zum Schaden. Ein Riss liefert Hinweise auf Kräfte und Materialveränderung. Leonardo versucht, von einem beobachteten Mangel aus zu verallgemeinern: Eine veränderte Öffnung verschiebt das Gleichgewicht; schwacher Boden gefährdet den Halt; Mörtel verändert sich mit der Zeit. Architektur wird zu einem Versuch, der bereits im vollen Maßstab stattgefunden hat und dessen Ergebnis ein Schaden ist.

Die Zeichnung vermittelt auch zwischen Auftraggebern und Ausführenden. Eine überzeugende Perspektive kann Größe anschaulich machen, während ein Grundriss Bewegungen ordnet und ein Detail die Herstellung anleitet. Leonardos erhaltene Blätter liegen an verschiedenen Stellen dieses Spektrums. Einige sind rasche private Notizen, andere vergleichen Möglichkeiten, wieder andere nähern sich einer ausgearbeiteten Präsentation. Jede ansprechende Ansicht als baureifen Endentwurf zu behandeln, verwischt diese Unterschiede.

Die Stadtstudien zur sogenannten „Idealstadt“

Leonardos Stadtzeichnungen werden häufig unter dem Namen „Idealstadt“ zusammengefasst. Der Begriff passt zu einer Debatte der Renaissance, kann aber irreführen, wenn er einen einzigen vollständigen Plan nahelegt. Manuskript B, um 1487–89 in Mailand entstanden, enthält mehrere verwandte Untersuchungen. Folio 16r wird vom Institut de France als Skizze für eine Idealstadt katalogisiert. Folio 37v zeigt einen Entwurf für eine Stadt an Kanälen. Benachbarte Blätter behandeln Straßen, Paläste, Wasserregulierung, Treppen, Ställe und Entwässerung. Sie verfolgen gemeinsame Anliegen, bilden aber keinen erhaltenen Gesamtplan mit festgelegter Grenze, Bevölkerungszahl und Bauprogramm. ^{[2] [8]}

Das bekannteste dreidimensionale Bild dieser Stadt ist selbst ein Zeugnis ihrer Deutungsgeschichte. Das Modell IGB-47 des Museo Scienza wurde 1956 von Alberto Mario Soldatini entworfen. Der Katalog sagt ausdrücklich, dass es aus einer Reihe von Zeichnungen des Manuskripts B zusammengestellt wurde, um Leonardos Stadtdenken zu veranschaulichen. Dabei entstand eine Stadt, die er in dieser einheitlichen Form nie gezeichnet hatte. Das Modell zeigt Paläste mit Säulengängen, Kanäle, Tunnel und Straßen auf zwei Ebenen; einige auffällige Treppen gehören überhaupt nicht zu den Stadtstudien. ^[8]

Trennt man die Rekonstruktion von den Zeichnungen, werden Leonardos eigene Ideen deutlicher. Wasser ist ein Ordnungsprinzip. Eine Stadt soll nahe an einem verlässlichen Fluss liegen. Kanäle bringen Waren zu tieferliegenden Lagern und brauchen regulierte Wasserstände, um Überschwemmungen zu verhindern. Schleusen oder Becken vermitteln Höhenunterschiede. Straßen und Gebäude richten sich nach dem Wasser, statt es als bloße Kulisse zu behandeln.

Die vertikale Trennung ordnet den Verkehr. Obere Wege dienen der Bewegung der Oberschicht, während Wagen, Lasten, Lieferungen und Abfälle die unteren Ebenen nutzen, die mit Wirtschaftsräumen und Kanälen verbunden sind. Häuser wenden unterschiedliche Eingänge diesen Netzen zu. Rampen und Treppen verbinden die Ebenen. Die Straßenbreite steht im Verhältnis zur Gebäudehöhe, damit Licht und Luft eindringen können; geneigte Oberflächen führen Wasser ab. ^[8]

Einige Merkmale dienen unmittelbar der Sauberkeit. Fließendes Wasser beseitigt angesammelte Stoffe; Stallböden leiten Flüssigkeit und Mist ab; gerundete Treppen vermeiden verschmutzte Ecken; Licht und Luft erreichen Keller und Säulengänge. Die Mailänder Pest von 1484–85 und die dichten, schwierigen Verhältnisse der Stadt bilden einen dokumentierten Hintergrund der Studien. Sowohl das Institut de France als auch das Museo Scienza verbinden Leonardos Stadtdenken mit den Folgen der Seuche. ^{[2] [8]}

Dieser Zusammenhang darf jedoch nicht zu einem modernen öffentlichen Gesundheitsauftrag überhöht werden. Kein Dokument belegt eine genehmigte, seuchensichere Stadt, die als einzige Reaktion auf die Pest entworfen worden wäre. Die Blätter verbinden Fragen der Hygiene mit Transport, höfischer Rangordnung, Wasserregulierung, architektonischer Repräsentation und Warenverkehr. Auch ihre gesellschaftliche Ordnung ist keineswegs egalitär: Die oberen und unteren Netze unterscheiden „Herren“ von arbeitenden Menschen ebenso wie saubere von schmutzigen Wegen.

Leonardo erfand auch die Idealstadt nicht. Filaretes Sforzinda und Albertis Schriften gehören zu einer bestehenden humanistischen Debatte über städtische Ordnung. Leonardos Schwerpunkt ist besonders, weil die Funktion die reine Geometrie immer wieder durchbricht. Seine Stadt ist weniger ein vollkommenes Zeichen aus der Vogelperspektive als ein arbeitender Körper im Schnitt. Waren gelangen hinein, Wasser steigt und fällt, Abfall wird fortgeschafft, Pferde werden gefüttert, verschiedene Nutzer folgen getrennten Wegen. Stadtgestalt wird zu Infrastruktur.

Diese Infrastruktur trägt politische Werte. Getrennte Eingänge halten den Wirtschaftsverkehr von den Häusern der Oberschicht fern; obere Straßen bevorzugen diejenigen, die sie nutzen dürfen; Arbeit und Schmutz werden nach unten verlagert, nicht beseitigt. Man kann die Zeichnungen für die Abstimmung schwieriger städtischer Funktionen bewundern und zugleich als Produkte einer höfischen Gesellschaft lesen. Zweckmäßigkeit, Sauberkeit und Hierarchie verstärken sich gegenseitig. Den Entwurf schlicht menschlich oder demokratisch zu nennen, würde moderne Wünsche an die Stelle seiner eingeschriebenen sozialen Unterschiede setzen.

Der Maßstab stellt eine weitere offene Frage. Leonardo gab Maße für einzelne Straßen, Höhenunterschiede und Gebäude an; die erhaltene Werkgruppe erklärt aber nicht, wie eine ganze Siedlung finanziert, verwaltet oder abschnittsweise gebaut werden sollte. Ein Transportkanal muss mit einem regionalen Wassersystem verbunden sein; eine zweigeschossige Straße verlangt umfangreiche Tragwerke unter ihrer öffentlichen Oberfläche. Diese Lücken entwerten die Ideen nicht. Sie unterscheiden ein erkundendes Stadtprogramm von den Verwaltungsunterlagen eines Bauprojekts.

Paläste, Villen, Ställe und Bequemlichkeit

Dieselbe Aufmerksamkeit für Abläufe zeigt sich im einzelnen Gebäude. Leonardo bedachte feierliche Zugänge und sichtbare Ordnung, aber auch Wärme, Abfall, Lagerung, Tierpflege und die Wege der Bediensteten. Diese Themen machen seine Architektur zu mehr als einer Sammlung von Kuppeln und Fassaden.

Der Codex Arundel enthält einen Entwurf für eine Heizvorrichtung oder einen „Ofen“ im Zusammenhang mit einem herzoglichen Bad aus dem Jahr 1499. Die Zeichnungen vergleichen Anordnungen von Holzkohle und Wasser und untersuchen, wie begrenzte Öffnungen die Verbrennung aufrechterhalten könnten. Der Gegenstand überschreitet die Grenze zwischen Architektur und Gerät: Bequemlichkeit hängt von einem geregelten System ab, das in einen Raum eingebaut ist. ^[1]

Stallstudien im Manuskript B bieten ein weiteres Beispiel. Das Museo Scienza verbindet fol. 39r mit einer fortschrittlichen Anordnung, die möglicherweise zu Erneuerungsarbeiten in Vigevano gehörte, hält diese Verbindung jedoch ausdrücklich für unsicher. Drei Gänge ordnen Tiere und Versorgung. Geneigte Böden und abgedeckte Rinnen führen Flüssigkeit und Mist ab; Futter gelangt aus dem darüberliegenden Lager nach unten; Wasser erreicht die Tränken; Belüftung und Sauberkeit bestimmen den Schnitt. Leonardo betonte, dass sich entgegen der üblichen Praxis ein sauberer Ort schaffen lasse. ^[8]

Leonardos Rückkehr in das französisch beherrschte Mailand brachte einen stärker sinnlich geprägten Wohnentwurf hervor. Folio 732bv des Codex Atlanticus, auf etwa 1506–08 datiert, beschreibt einen Garten, der lange mit einer vorgeschlagenen Villa für den Gouverneur Charles d’Amboise verbunden wurde. Der Katalog rekonstruiert die frühere Verbindung dieses Blattes mit 629br und setzt Wasser, Treppen und Garten zur Residenz in Beziehung. Leonardo nennt duftende Zitrus- und Granatapfelbäume, unter Kupfernetzen gehaltene Vögel, durch eine Mühle erzeugte musikalische Klänge und spielerische Wassereffekte. ^[15]

Das ist keine nachträglich zur Architektur hinzugefügte Dekoration. Wege zwischen Ebenen, die Versorgung mit klarem Wasser, Klang, Duft, Schatten und gelenkte Ausblicke machen den Garten zu einer Abfolge bewohnter Räume. Der Entwurf zeigt außerdem, wie Leonardo die Formensprache einer antiken römischen Villa für einen französischen Gouverneur in der Lombardei anpassen konnte. Architektur vermittelt politischen Rang durch körperliche Erfahrung ebenso wie durch Fassaden.

Die Geschichte des Auftrags bleibt umstritten. Einige Forschende übernehmen Carlo Pedrettis Rekonstruktion einer d’Amboise-Villa aus getrennten Fragmenten des Codex Atlanticus. Pascal Brioist und Laure Fagnart haben bezweifelt, dass Leonardo überhaupt mit einer dauerhaften Villa beauftragt war; manche Belege könnten stattdessen Bühnenbilder und vorübergehende Bauten für höfische Unterhaltungen betreffen. ^[16] Der Streit ist aufschlussreich, weil beide Lesarten zu Teilen von Leonardos Tätigkeit passen: Er entwarf beständige räumliche Systeme, aber auch Feste, Theatermaschinen und vergängliche Bauten, die einen Garten für ein einziges Ereignis verwandeln konnten.

Die erweiterte Architektursynthese von 2025 behandelt daher Paläste, Villen, mehrläufige Treppen und ephemere Architektur als wichtige Teile von Leonardos Werk und nicht als Randkuriositäten. ^[17] Am vorsichtigsten lässt sich für die Öffentlichkeit festhalten, dass die d’Amboise-Gruppe ein anspruchsvolles höfisches Umfeld bezeugt, während das genaue Bauprogramm und der Grad seiner Ausführung offenbleiben.

Dies sind architektonische Entscheidungen, weil sie Raum, Material, Arbeit und Wartung aufeinander abstimmen. Ein im Grundriss symmetrischer Stall kann versagen, wenn Futter nicht effizient verteilt wird oder sich Abfall sammelt. Leonardo verfolgt eine Aufgabe über ihren gesamten Weg. Dasselbe Denken in Systemen erscheint in Palaststudien, die förmliche Zugänge von Küchen, Lagern und Lieferwegen trennen.

Funktioneller Einfallsreichtum darf dennoch nicht mit verwirklichtem Bau verwechselt werden. Ein Blatt kann einen Verbesserungsvorschlag, eine ideale Anordnung oder die Antwort auf eine Anfrage mit unbekanntem Ausgang bewahren. Die Unterscheidung zwischen Studie, Auftrag und ausgeführtem Werk bleibt für Leonardos Architektur durchgehend grundlegend.

Festungsbau unter dem Druck neuer Waffen

Die Militärarchitektur zwang Gestalter der Renaissance, überlieferte Mauern neu zu bedenken. Schießpulverartillerie veränderte das Verhältnis von Höhe, Stärke, Winkel und Angriffsfläche. Hohe mittelalterliche Mauern konnten direktem Beschuss ausgesetzt sein; vorspringende Türme, Gräben, Erdwerke und niedrigere Profile mussten neu beurteilt werden. Kein einzelner Erfinder schuf das spätere Bastionärsystem. Es entwickelte sich aus Kriegführung, Baupraxis und dem Austausch vieler Ingenieure.

In einem frühen Mailänder Bewerbungsschreiben stellte Leonardo seine militärischen Fähigkeiten heraus, und seine Notizbücher enthalten zahlreiche Festungsstudien. Manuskript B, fol. 49v–50r, stellt einen Festungsgrundriss neben den Angriff auf eine Festung. Diese Verbindung ist wichtig. Die Verteidigung wird vom Standpunkt der Angreifer geprüft: Wo Geschosse treffen, wo eine Mauer untergraben oder erreicht werden kann und wo ein Graben die Bewegung aufhält. Die Bauform wird zur Antwort auf vorausgesehene Kräfte. ^[2]

Auch Leonardos militärische Arbeit knüpfte an Francesco di Giorgios Vorbild an. Der von ihm annotierte Traktat bot ein Repertoire von Festungen, Vermessungsmethoden und Maschinen; der persönliche Kontakt eröffnete den Zugang zu einem Ingenieur mit umfangreicher Erfahrung vor Ort. Leonardo passte dieses Erbe an und stellte es infrage, statt bei null zu beginnen. ^[3]

1502 trat er als Architekt und Militäringenieur in Cesare Borgias Dienst und bereiste Gebiete in der Romagna und den Marken, um Städte und Befestigungen zu untersuchen. Geländeaufnahme und Entwurf waren untrennbar. Die Form eines Hügels, einer Straße, eines Flusses und vorhandener Mauern bestimmte, was vorgeschlagen werden konnte. Der an anderer Stelle ausführlich behandelte Stadtplan von Imola gehört zu dieser Kultur strategischen Wissens: Ein genaues Stadtbild macht Wege und verwundbare Stellen zugleich verständlich.

Manuskript L begleitete Leonardo auf Reisen und bei Besichtigungen. Das Institut de France beschreibt es als Taschenbuch in seiner ursprünglichen Bindung mit zahlreichen Studien zur Militärarchitektur. Fol. 51v–52r zeigt Befestigungen über einem Verteidigungsgraben; fol. 36v–37r untersucht Zinnen, Öffnungen und Maschikulis; fol. 76v stellt eine Grabmaschine für Festungsarbeiten dar. Der Entwurf schließt die Arbeit ein, die zur Veränderung des Geländes nötig ist. ^[9]

Piombino bietet den stärksten Fall, um Zeichnungen mit einem wirklichen Ort zu vergleichen. Jacopo IV Appiani bat nach den Erschütterungen durch Cesare Borgias Besetzung um Arbeiten, und Leonardo hielt eine ungewöhnlich umfangreiche Reihe von Beobachtungen und Vorschlägen fest, besonders im Madrider Codex II. Forschende der Universität Florenz beschreiben es als das am besten dokumentierte militärarchitektonische Projekt seiner Laufbahn. Mit modernen Laserscans und Photogrammetrie ließen sich Zeichnungen mit erhaltenen Befestigungsresten vergleichen. ^[10]

Der Vergleich ergibt jedoch kein schlichtes „Leonardo-Gebäude“. Die Verteidigungsanlagen Piombinos besitzen mittelalterliche, renaissancistische und spätere Bauphasen. Ein aufgenommenes Bauteil kann vor seinem Besuch entstanden sein; ein gezeichneter Vorschlag wurde womöglich nie ausgeführt; ein späterer Bau kann einer Idee aus unabhängigen Gründen ähneln. Die gesicherte Aussage ist bereits gehaltvoll: Leonardo reagierte auf eine wirkliche Anfrage, untersuchte ein vorhandenes Verteidigungssystem genau und entwickelte Vorschläge, als die Artillerie den Festungsbau rasch veränderte. Aussagen darüber, was er tatsächlich baute, verlangen archäologische und schriftliche Belege für jedes einzelne Bauteil. ^[10]

Der Fall zeigt auch die Grenzen schöner Geometrie. Eine Festung existiert innerhalb von Gelände, Politik und Zeit. Sie muss verfügbare Arbeitskräfte und Materialien nutzen, ältere Anlagen bewahren oder ersetzen und Waffen standhalten, die sich ebenfalls verändern. Leonardos stärkste Militärblätter verbinden geometrische Abstraktion mit Interesse am Einzelnen — Schusswinkeln, Grabenprofilen, Zugängen und Erdarbeiten —, selbst wenn die endgültige Baugeschichte unsicher bleibt.

Frankreich und die Architektur eines Hofes

Als Leonardo 1516 nach Frankreich zog, verlieh Franz I. ihm eine Stellung am Hof, zu der Architektur und Ingenieurwesen gehörten. Sein am sichersten dokumentiertes spätes Architekturvorhaben ist das königliche Programm in Romorantin, verbunden mit Franz und seiner Mutter Luise von Savoyen. Erhaltene Zeichnungen betreffen Residenzen, Stadterweiterung, Ställe, Gärten, Wasserläufe und Schauspiele. Städtische Rechnungen und archäologische Befunde zeigen, dass an einem wirklichen Ort vorbereitende Arbeiten stattfanden. Es gibt jedoch keinen Beleg für den Bau von Leonardos Palast und keinen eindeutig festgelegten, genehmigten Endentwurf. ^{[11] [12]}

In Romorantin liefen Themen zusammen, die Leonardo über Jahrzehnte entwickelt hatte. Paläste sind um Höfe und Wirtschaftswege angeordnet. Wasser versorgt, reinigt, transportiert und gestaltet den Ort um. Stallplanung verbindet höfische Repräsentation mit Tierpflege. Stadtplanung reicht über eine einzelne Fassade hinaus. Das Projekt ist somit eine späte Synthese, aber nicht einfach die nach Frankreich versetzte Mailänder „Idealstadt“. Es reagierte auf eine bestimmte königliche Landschaft, eine vorhandene Residenz, Straßen, Flüsse und Auftraggeber.

Das Projekt zeigt auch, warum die Identität einzelner Blätter wichtig ist. Architekturzeichnungen, die früher großzügig unter einem berühmten Namen zusammengefasst wurden, werden neu beurteilt, indem die Forschung Handschrift, Papier, Ort und Funktion vergleicht. Einige Studien der französischen Zeit sind unterschiedlich Romorantin, Amboise oder allgemeiner königlicher Arbeit zugeordnet worden. Eine verantwortliche Darstellung stuft solche Verbindungen ab, statt sämtliche späten Entwürfe einem einzigen Palast zuzuschreiben.

Chambord ist die verlockendste Erweiterung und verlangt zugleich die größte Vorsicht. Sein zentral angelegter Kernbau, die doppelläufige Wendeltreppe und die Wirtschaftssysteme laden zum Vergleich mit Leonardos langjährigen Interessen ein. Er lebte unter Franz I. in Frankreich und starb 1519, dem Jahr des Baubeginns. Das Château de Chambord selbst spricht von einem möglichen Einfluss, nannte in seiner Ausstellung von 2019 jedoch zwei entscheidende Einschränkungen: Chambord war eine Gemeinschaftsleistung, und keine erhaltene Zeichnung Leonardos steht in direktem Bezug dazu. Die Identität des Architekten bleibt ungeklärt. ^[13]

Leonardo könnte in Gesprächen, durch heute verlorene Zeichnungen oder als Teil einer umfassenderen Hofkultur Ideen beigetragen haben. Ähnlichkeiten können eine Einflussvermutung stützen, besonders wenn Gelegenheit und Zeitfolge hinzukommen. Für eine Urheberschaft reichen sie allein nicht aus. Für Romorantin gibt es zuordenbare Blätter und schriftliche Belege, für Chambord nicht. Dieser Unterschied ist entscheidend dafür, was sich aus den Quellen schließen lässt.

Was für ein Architekt war Leonardo?

Definiert man Architektur ausschließlich über vollendete Gebäude, steht Leonardo am unsicheren Rand des Berufs. Er beriet, vermaß und entwarf; doch kein erhaltenes Bauwerk bietet ein sicher zugeschriebenes, vollständiges Monument, anhand dessen man ihn wie Alberti oder Bramante beurteilen könnte. Wenn Architektur auch die Untersuchung und Darstellung von Raum, Konstruktion, Wegen und Infrastruktur umfasst, wird sein Beitrag sehr viel deutlicher. ^{[1] [14]}

Er machte die Architekturzeichnung zu einem Untersuchungswerkzeug. Grundriss, Schnitt und Perspektive stellen nicht nur einen fertigen Gegenstand vor, sondern legen verschiedene Beziehungen offen. Transparenz zeigt Wege. Fortlaufende Variation macht sichtbar, wie sich eine Änderung im Entwurf auswirkt. Bauaufnahmen verwandeln bestehende Gebäude in Wissen. Untersuchungen von Schäden lesen Risse als Befunde. Stadtzeichnungen verbinden Räume und Straßen mit Wasser, Arbeit und Abfall.

Auch verband er Architektur mit anderen Forschungen. Der aufgeschnittene Bau, der eine Treppe freilegt, ähnelt der Schnittdarstellung eines Organs. Kanäle verteilen Wasser in einer Stadt, wie Gefäße Flüssigkeit durch einen Körper leiten, ohne dass Leonardo beide zu einer wörtlichen Identität machte. Im Festungsbau werden Kraftbahnen in Mauerprofile übertragen. Zentralbaukirchen und geometrische Umformungen teilen das Interesse an Formen, die aus Regeln entstehen. Dieser Austausch zwischen Fachgebieten ist besser belegt als jede Behauptung, er habe einen bestimmten modernen Gebäudetyp erfunden.

Es gab Grenzen. Leonardos Architekturstudien sind mitunter konstruktiv unausgearbeitet, im Maßstab unklar und von der Folge vertraglicher Schritte entfernt, durch die Bauten kalkuliert und errichtet werden. Seine Faszination für zahlreiche Alternativen kann einer Entscheidung entgegenstehen. Klassische Säulenordnungen, für die zeitgenössische Architekturtheorie und -praxis so wichtig, spielen in vielen seiner Zeichnungen eine geringere Rolle als plastische Masse und geometrische Kombination. Weil er seine Ideen über Notizbücher verstreute, wurde daraus nicht der zusammenhängende Architekturtraktat, den er wiederholt erwog.

Direkter Einfluss lässt sich ebenfalls schwer messen. Bramante und Francesco di Giorgio waren gleichrangige Zeitgenossen und Gesprächspartner, nicht einfach Empfänger von Leonardos Erfindungen. Spätere Ähnlichkeit beweist keine Weitergabe. Die Notizbücher blieben über Jahrhunderte weitgehend unveröffentlicht, sodass viele ihrer originellsten Bildverfahren nur ein begrenztes Publikum erreichten. Wo ein Einfluss vermutet wird, muss er an Kontakt, Zugang oder ein nachvollziehbares Entwurfsproblem gebunden sein.

Dieselbe Strenge gegenüber Belegen verdeutlicht den Unterschied zwischen architektonischer Vorstellung und Baupraxis. Wer tatsächlich baut, muss Möglichkeiten in Entscheidungen überführen, Fachleute koordinieren, Maße und Materialien festlegen, Kosten verantworten und die Arbeit an Veränderungen der Baustelle anpassen. Leonardo begegnete solchen Anforderungen sicherlich bei Beratungen, Vermessungen und im Hofdienst. Doch die erhaltenen Quellen bewahren weit mehr Untersuchungen als Vertragsverwaltung. Dieses Ungleichgewicht kann verlorene Dokumente ebenso widerspiegeln wie seine Arbeitsweise. Es begrenzt dennoch die Aussagen, die sich allein aus den Notizbüchern gewinnen lassen.

Gleichzeitig sind ausgeführte Bauten nicht das einzige Maß architektonischen Denkens. Spätere Entwurfskulturen haben wiederholt geschätzt, dass Zeichnungen Fragen über einen unmittelbaren Auftrag hinaus aufwerfen können. Leonardos Blätter tun dies, ohne zu zeitlosen Bauplänen zu werden. Sie gehören zu Materialien, Kriegen, Höfen, Büchern und Städten der Renaissance. Ihr bleibender Wert liegt in der Genauigkeit, mit der sie diese Bedingungen in sichtbare Probleme verwandeln.

Leonardos Architektur ist daher weder ein gescheiterter Katalog ungebauter Wunder noch eine geheime Quelle moderner Städte. Sie ist eine anhaltende Untersuchung der Funktionsweise gebauter Formen. Ihre Gegenstände reichen von Kuppelkirchen bis zu Mistrinnen, weil beides die Ordnung von Stoffen und Bewegungen verlangt. Ihr erhaltenes Medium ist überwiegend Papier, denn auf Papier konnte man ein Gebäude, eine Straße oder eine Festung öffnen, verändern und prüfen.

Dass kein Gebäude unbestritten Leonardo zugeschrieben werden kann, bleibt ein wirklicher Verlust. Er verhindert ein sicheres Urteil darüber, wie seine ehrgeizigsten Formen Konstruktion, Kosten, Arbeit und Nutzung standgehalten hätten. Die Zeichnungen bewahren jedoch etwas, das ein vollendetes Monument verbergen kann: Architektur im Entstehen. Sie zeigen, wie eine Beobachtung zum Grundriss wird, wie sich ein Grundriss in Alternativen teilt, wie ein Schnitt ein verborgenes System freilegt und wie ein Entwurf den Befunden eines bestehenden Orts begegnet. Dieser Vorgang, nicht eine unbelegte Liste von Bauten „von Leonardo“, ist seine dauerhafteste architektonische Leistung.

Leonardo weiter entdecken

• Leonardo da Vinci und die Wissenschaft
• Leonardos anatomische Studien
• Der Stadtplan von Imola

Häufig gestellte Fragen

Quellen

1. British Library und Domenico Laurenza, „Große Pläne: Leonardos Architekturentwürfe“, Google Arts & Culture. Quelle ansehen
2. Bibliothèque de l’Institut de France, „Manuskript B“, Ms 2173. Quelle ansehen
3. Museo Galileo, *La Biblioteca di Leonardo*, „Architekturtraktat“ von Francesco di Giorgio Martini, Biblioteca Medicea Laurenziana, MS Ashburnham 361. Quelle ansehen
4. Museo Galileo, Modell und Studie von Bramantes Scheinchor in Santa Maria presso San Satiro. Quelle ansehen
5. Museo Galileo, Leonardo//thek@, *Codex Atlanticus*, fol. 104r, Studien zu Zentralbaukirchen. Quelle ansehen
6. Museo Nazionale della Scienza e della Tecnologia Leonardo da Vinci, „Kirche mit neun Kuppeln“, IGB-9906. Quelle ansehen
7. Museo Nazionale della Scienza e della Tecnologia Leonardo da Vinci, Führer durch die Leonardo-Galerien. Quelle ansehen
8. Museo Nazionale della Scienza e della Tecnologia Leonardo da Vinci, „Idealstadt“, IGB-47. Quelle ansehen
9. Bibliothèque de l’Institut de France, „Manuskript L“, Ms 2182. Quelle ansehen
10. Matteo Bigongiari, *L’architettura fortificata di Leonardo da Vinci in Toscana: rilievi digitali delle fortificazioni di Piombino per la interpretazione critica dei progetti leonardiani*, Universität Florenz, 2020. Quelle ansehen
11. British Library, „Der Codex Arundel: Leonardos Arbeitsleben nachvollziehen“, Google Arts & Culture. Quelle ansehen
12. Pascal Brioist, „Romorantin, le projet oublié de Léonard de Vinci“, CNRS/CESR, *Microscoop* 63 (2011). Quelle ansehen
13. Château de Chambord, „Chambord 1519–2019: Eine Utopie in Arbeit“. Quelle ansehen
14. Sabine Frommel und Claudio Castelletti (Hrsg.), *Léonard de Vinci et l’architecture* (2019), bibliografischer Eintrag. Quelle ansehen
15. Museo Galileo, Leonardo//thek@, *Codex Atlanticus*, fol. 732bv, Garten für die mit Charles d’Amboise verbundene Villa. Quelle ansehen
16. Laure Fagnart und Pascal Brioist, „Leonardo da Vinci, Charles d’Amboise und zwei vorübergehende Triumphbauten“, *Artibus et Historiae*. Quelle ansehen
17. Sabine Frommel und Jean Guillaume, *Leonardo da Vinci und die Architektur* (Brill, 2025). Quelle ansehen
